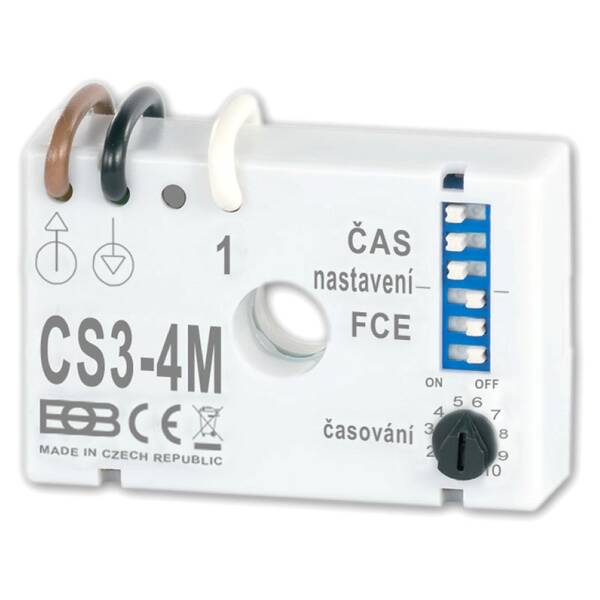

Spínač pod vypínač CS3-4M je v zapojení BEZ NULOVÉHO VODIČA a má možnosť nastavenia OSMICH FUNKCIÍ ZAPNUTIA. Vlastnosti CS3-4M: je multifunkčné časové relé na ovládanie odporovej (žiarovky) a…
Spínač pod vypínač CS3-4M je v zapojení BEZ NULOVÉHO VODIČA a má možnosť nastavenia OSMICH FUNKCIÍ ZAPNUTIA.
Vlastnosti CS3-4M:
je multifunkčné časové relé na ovládanie odporovej (žiarovky) a indukčnej záťaže (ventilátory) s možnosťou montáže pod vypínač a v zapojení bez nulového vodiča.
Osem funkcií CS3-4M:
časové oneskorenie s možnosťou prerušenia
oneskorené vypnutie (obdoba CS3-1)
multi-časové relé s blokovaním
časové relé bez možnosti blokovania
impulzné relé (ovládanie z viacerých miest)
oneskorené zapnutie
oneskorené zapnutie aj vypnutie
blikáč
Veľkou výhodou je lineárne nastavenie času (hrubo pomocou prepínača, jemne trimrom), zapojenie BEZ NULOVÉHO VODIČA a ďalej nastavenie 8 nasledujúcich funkcií.
Vysvetlenie funkcií CS3-4M:
1. Časové relé s možnosťou prerušenia
K zapnutiu záťaže a časovaniu dôjde ihneď po stlačení tlačidla. Ďalším stlačením tlačidla počas časovania možno záťaž vypnúť.
2. Oneskorené vypnutie (obdoba CS3-1)
K zapnutiu záťaže dôjde v okamihu rozopnutia tlačidla, po odčasovaní sa záťaž vypne.
3. Multi-časové relé s blokovaním
Počtom stlačení tl. (max. 5x) sa násobí nastavený čas. Pri šiestom stlačení sa čas nuluje. Ak počas časovania stlačíme tlačidlo na cca 3s, záťaž sa vypne.
4. Časové relé bez možnosti prerušenia
K zapnutiu záťaže a časovaniu dôjde ihneď po stlačení tlačidla. Po odčasovaní sa záťaž vypne.
5. Impulzné relé (ovládanie z viacerých miest)
Stlačenie tlačidla zapne záťaž a ďalšie stlačenie tlačidla záťaž vypne. Na dĺžke stlačenia tlačidla nezáleží.
6. Oneskorené zapnutie
Po stlačení tl. odčasuje nastavený čas (oneskorenie), potom dôjde k zapnutiu záťaže, ktoré trvá až do rozopnutia tlačidla.
7. Oneskorené zapnutie aj vypnutie
Po stlačení tlačidla odčasuje nastavený čas (oneskorenie), nasleduje zapnutie záťaže. Po rozopnutí tl. sa záťaž vypne s rovnakým oneskorením.
8. Blikáč
Pri trvalom zapnutí tlačidla dôjde k spínaniu záťaže v nastavených časových intervaloch 1:1.
Technické parametre
Napájanie 230, 0 V / 50 Hz
Typ montáže pod vypínač
Montáž bez nulového vodiča Áno
Odporová záťaž 5 W až 150 W
Induktívna záťaž 5 VA až 50 VA
Príkon 0.500000000 W
Spínací prvok triak
Nastaviteľný čas 1 s až 1200 min
Poistka Áno (FU 2 A/ H 5*20 mm)
Stupeň krytia IP20
Pracovná teplota 0 °C až 50 °C
